THL – Tower for High Loads: engenharia estrutural para ensaios em ultra alta tensão

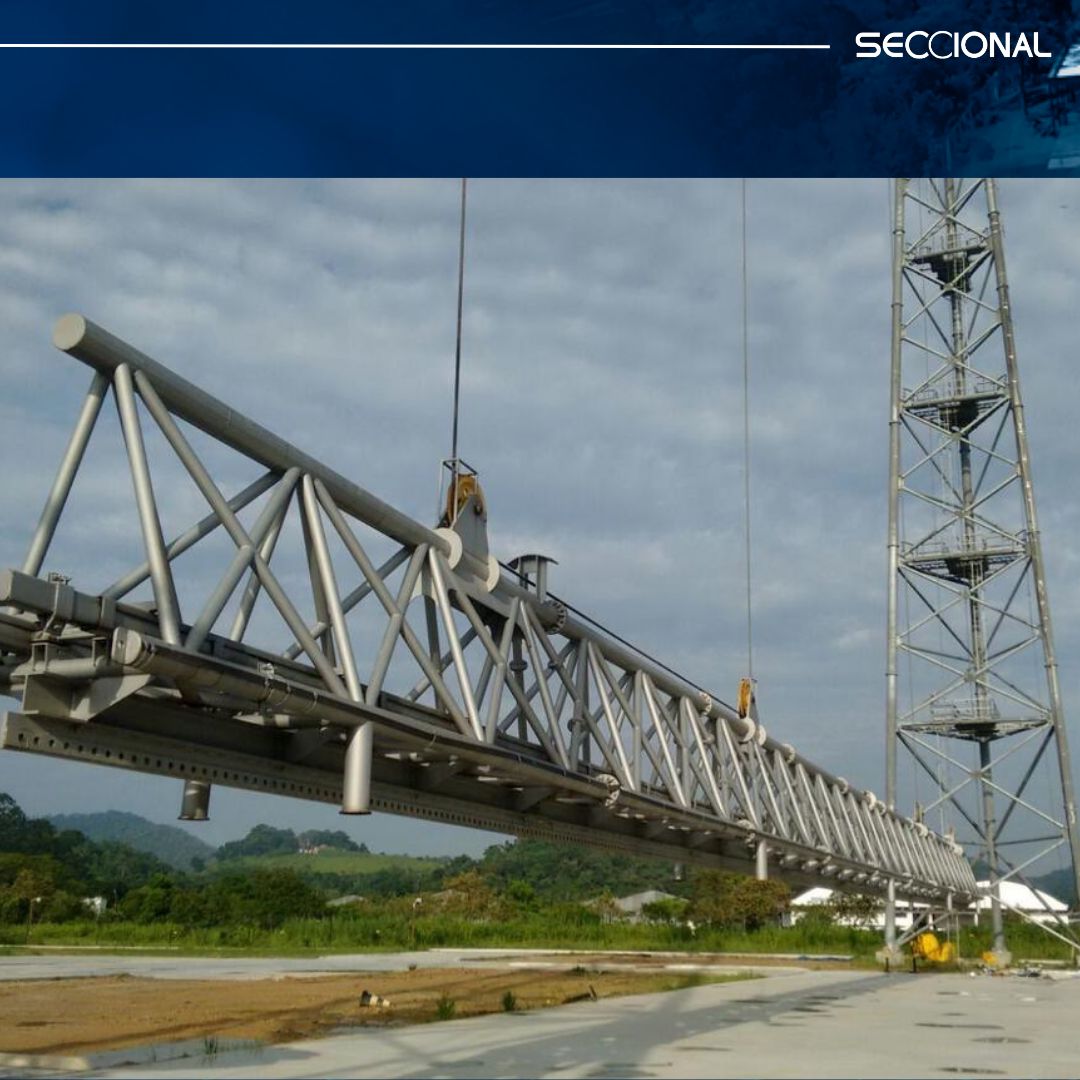

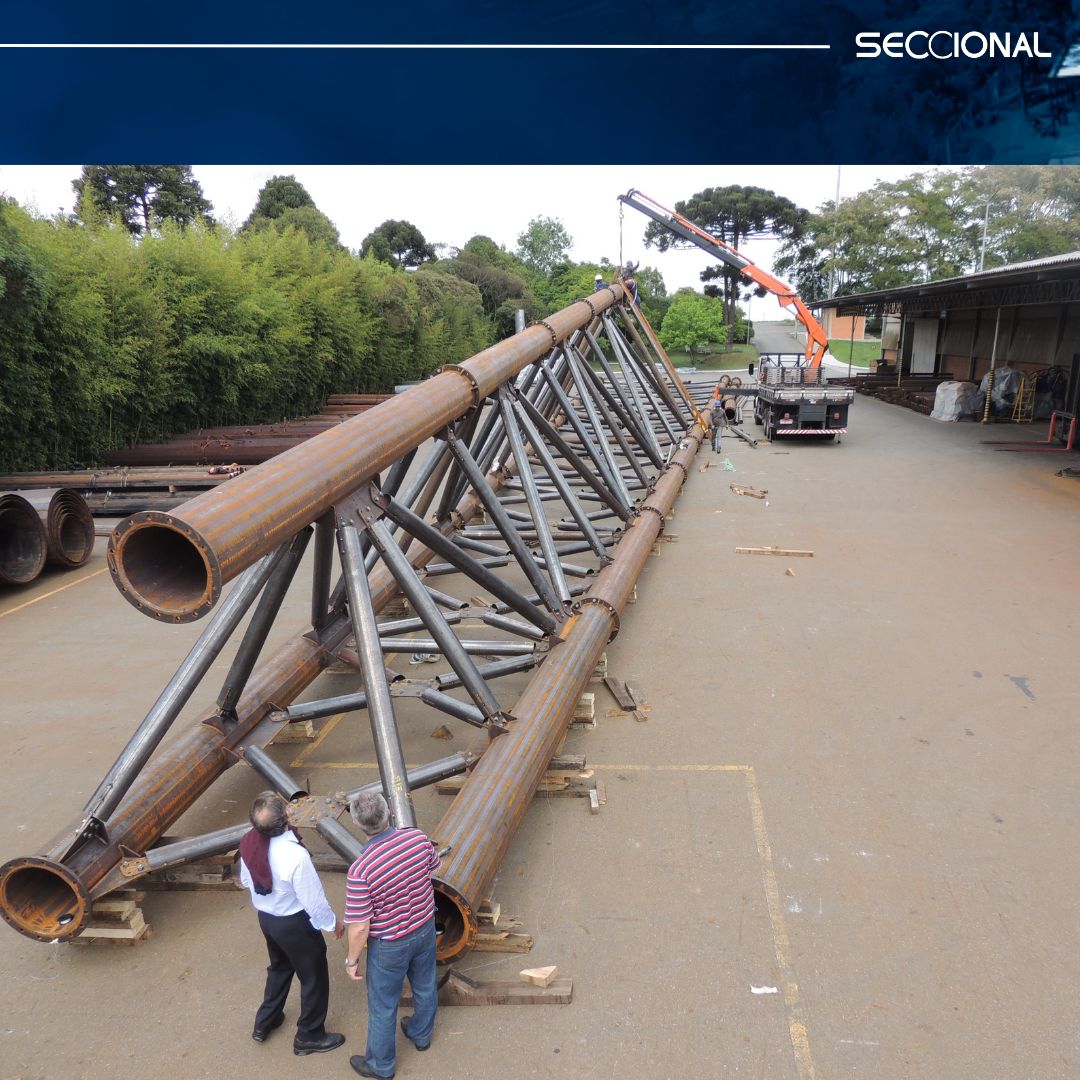

Grandes avanços no setor elétrico começam com infraestruturas capazes de reproduzir condições reais de operação. Nesse contexto, a Seccional Brasil S/A participou do projeto estrutural e da fabricação da THL – Tower for High Loads, estrutura desenvolvida para suportar elevadas cargas estruturais e elétricas em ensaios de sistemas de transmissão.

A torre permite a montagem de arranjos experimentais complexos para estudos em ultra alta tensão, com níveis que podem alcançar até 1.800 kV, possibilitando a realização de ensaios em escala real, fundamentais para o desenvolvimento e validação de tecnologias aplicadas ao setor elétrico.

Instalação

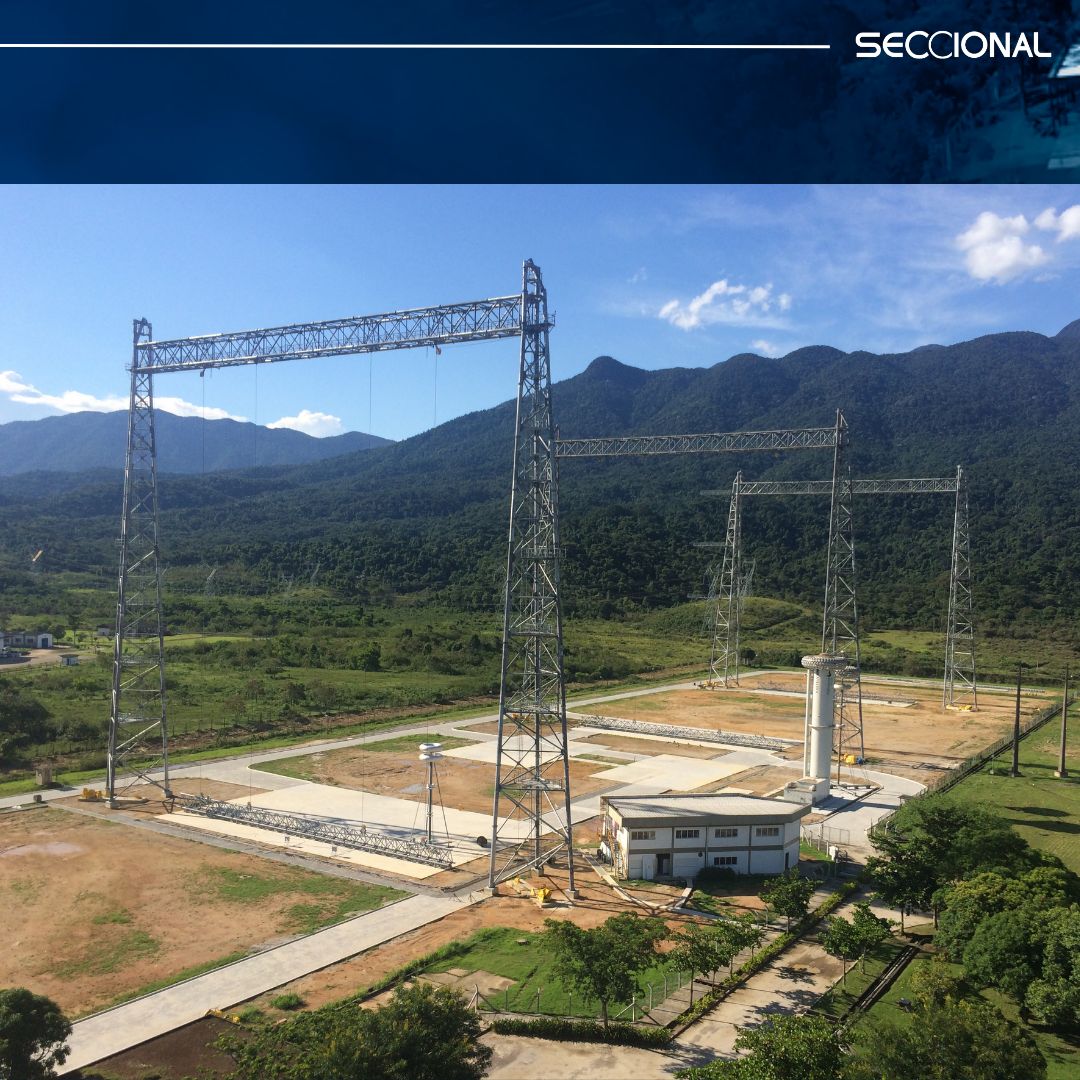

A THL integra o LabUAT – Laboratório de Ultra Alta Tensão do Cepel, localizado na unidade de Adrianópolis, em Nova Iguaçu (RJ). O complexo conta com aproximadamente 41.000 m² de área de ensaios e pórticos estruturais de até 80 metros de altura, permitindo a simulação de condições reais de linhas de transmissão.

Capacidades técnicas do laboratório:

• Fontes CA de até 750 kV
• Ensaios trifásicos de até 1,2 MV e monofásicos de até 2,25 MV
• Fontes CC de ±1 MV, podendo atingir ±1,6 MV em dipolo
• Geradores de impulso de até 6,4 MV / 640 kJ
• Ensaios em CA e CC, mono ou trifásicos
• Simulações de impulsos atmosféricos

O laboratório também conta com estação meteorológica integrada, permitindo o monitoramento ambiental em tempo real e apoiando ensaios dielétricos e pesquisas em transmissão de energia.

Com essa infraestrutura, torna-se possível avaliar o desempenho de componentes e sistemas em condições próximas às reais de operação, contribuindo diretamente para maior confiabilidade, segurança e eficiência das redes de transmissão.

Projetos como este demonstram como engenharia estrutural, indústria e pesquisa atuam de forma integrada para impulsionar o avanço tecnológico das redes de transmissão de energia.
